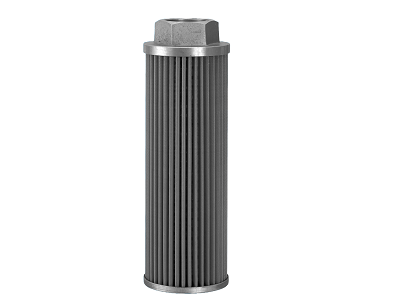

MSN型サクションストレーナ

■特徴

● ろ材はステンレス金網。
● 洗浄可能で、反復使用が出来て経済的。

　・MSN-04～16・・・一重金網
　W-のモデルはオールSUSの為、幅広い種類の流体で使用可能。

　・MSN-20～40・・・星型金網

■モデル番号コード表示例 : W-MSN-04-100M-11

●接続口 04～16

W	-	MSN	-	08	-	100M	-	SUS	-	11
➀ 流体の種類		➁ 機種		➂ 接続口径		➃ エレメント精度 (メッシュ表示)		➄ 材質		デザイン番号

➀ 流体の種類
記　号	対応流体
無記号	一般鉱物油リン酸エステル系
W	水-グリコール系脂肪酸エステル系

➃エレメント精度（メッシュ表示）
記　号	エレメント精度
無記号（150M）	100μ
60M	250μ
100M	150μ
200M	75μ
250M	60μ

➄ 材質
記　号	材　質
無記号	メーカー標準
SUS	ステンレス（Wの場合SUS付記）

●接続口 20～40

W	-	MSN	-	32	-	100M	-	11
➀ 流体の種類		➁ 機種		➂ 接続口径		➃ エレメント精度 (メッシュ表示)		デザイン番号

➀ 流体の種類
記　号	対応流体
無記号	一般鉱物油リン酸エステル系
W	水-グリコール系
QE	脂肪酸エステル系

➃エレメント精度（メッシュ表示）
記　号	エレメント精度
無記号（150M）	100μ
60M	250μ
100M	150μ
200M	75μ
250M	60μ

■仕様

接続口径・接続方法・流量表 (動粘度50mm²/s,150メッシュステンレス金網)
➁機種	➂接続口径		金網	➄材質	流量（L/min）	圧力損失（kPa）	図面及びカタログ
➁機種	記号	接続方法	金網	➄材質	流量（L/min）	圧力損失（kPa）	図面及びカタログ
MSN	04	Rc1/2	1重金網	無記号メーカー標準 SUS オールステンレス Wの場合SUS付記 (04～16)	30	5	図面(pdf)/ CAD(dxf)	カタログ(pdf) 総合図 01～16(pdf) 総合図 20～40(pdf) 取扱説明書(pdf)
	06	Rc3/4			40	4	図面(pdf)/ CAD(dxf)
	08	Rc1			60	4	図面(pdf)/ CAD(dxf)
	10	Rc1 1/4			120	5	図面(pdf)/ CAD(dxf)
	12	Rc1 1/2			180	6	図面(pdf)/ CAD(dxf)
	16	Rc2			300	6	図面(pdf)/ CAD(dxf)
	20	Rc2 1/2	星型金網	無し	500	5	図面(pdf)/ CAD(dxf)
	24	Rc3			600	4	図面(pdf)/ CAD(dxf)
	32	Rc4			1000		図面(pdf)/ CAD(dxf)
	40	Rc5			1500		図面(pdf)/ CAD(dxf)
