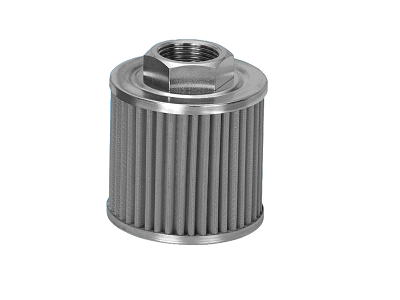

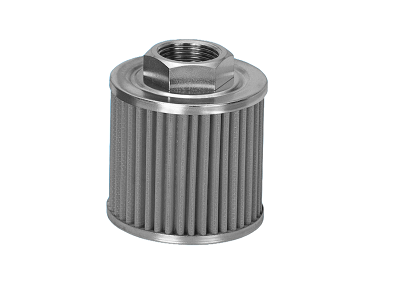

W-MSY型サクションストレーナ

■特徴

● ろ材はステンレス金網。
● 洗浄可能で、反復仕様が出来て経済的。

● ろ材はプリーツ状の為、ろ過面積が大きい
W-のモデルはオールSUSの為、幅広い種類の流体で使用可能。

■モデル番号コード表示例 : W-MSY-04-100M

W	-	MSY	-	08	-	100M
➀ 流体の種類		➁ 機種		➂ 接続口径		➃ エレメント精度 (メッシュ表示)

➀ 流体の種類
無　号	対応流体
無記号	一般鉱物油リン酸エステル系
W	水-グリコール系脂肪酸エステル系

➃エレメント精度（メッシュ表示）
記　号	エレメント精度
無記号（150M）	100μ
60M	250μ
100M	150μ
200M	75μ
250M	60μ

■仕様

接続口径・接続方法・流量表 (動粘度32mm²/s,150メッシュステンレス金網)
➁機種	➂接続口径		流量（L/min）	圧力損失（kPa）	図面及びカタログ
➁機種	記号	接続方法	流量（L/min）	圧力損失（kPa）	図面及びカタログ
MSY	04	Rc1/2	33	4	図面(pdf)/ 姿図(dxf)	カタログ(pdf) 総合図(pdf) 取扱説明書(pdf)
	06	Rc3/4	50	4	図面(pdf)/ 姿図(dxf)
	08	Rc1	90	5	図面(pdf)/ 姿図(dxf)
	10	Rc1 1/4	140	5	図面(pdf)/ 姿図(dxf)
	12	Rc1 1/2	200	4	図面(pdf)/ 姿図(dxf)
	16	Rc2	300		図面(pdf)/ 姿図(dxf)
	20	Rc2 1/2	580		図面(pdf)/ 姿図(dxf)
	24	Rc3	800		図面(pdf)/ 姿図(dxf)
