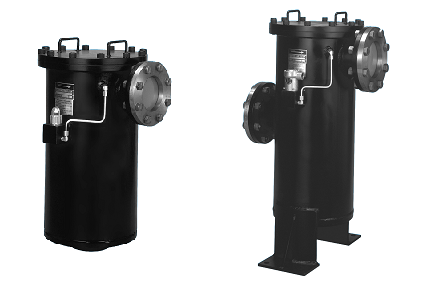

VLM-R型 低圧ラインフィルタ


■特徴

● 低圧ライン（1MPa）用の大容量フィルタ。
● 段違い接続型は、ケース取付脚標準装備。
● エレメントの目詰り状態を見る差圧検知器（目視型）を標準で装備。
　(電気接点付はオプションで用意)
● 安全の為、バイパス機構を標準で装備。
● ご要望により特殊品の設計・製作を致します。
　(例：取付フランジを溶接しタンクに直接取り付け可能にする等)



■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-VLM32DR-10P032F
W - VLM ※ 32 ※ R - 100 S 32 F - ※
➀
流体の種類
 		 ➁
機種
 		 ➂
付属品
 		 ➃
シリーズ番号
 		 ➄
INポート位置
 		 ➅
ろ過精度
(μ表示)		 ➆
ろ材
 		 ➇
接続口径
 		 ➈
接続方法
 		 ⓾
特殊仕様

⓾特殊仕様については こちらをご確認下さい。

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
➂ 検知器
無記号 目詰り検知器
E 電気接点付検知器
M マグネット
➄ INポート位置
無記号 標準形
D 段違い接続
(64はDのみ)
エレメント
➅エレメント精度
(製作可能範囲)		 ➆エレメント材質
3,5,10,20,40(μ) P(ペーパ)
5~400(μ) S(ステンレス金網)


■予備エレメントコード  表示例  :  M32-010P-W
M 32 - 010 P - W
VLM
 		 シリーズ番号
 		 エレメント精度
（μ表示） 		ろ材
 		 流体の種類
特殊仕様
エレメント精度・材質
エレメント精度 予備エレメント材質コード
003～040(μ) P（ペーパ）
005～400(μ) SW（ステンレス金網）
流体の種類 / 特殊仕様
無記号 一般鉱物油
リン酸エステル系
W 水-グリコール系
QE 脂肪酸エステル系
G 回収方式
(流体の流れ方向がエレメント内→外)



■仕様
接続口径・接続方法・流量表 (動粘度50mm²/s,10μペーパ )
➁ 機種
➃ シリーズ番号		 ➇ 接続口径 ➈ 接続方法 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
記号 呼び径 OUT接続方法 接続記号
VLM 32R 32 100A F F：フランジ型
IN側接続方法
標準形:ねじ込み
段違い:フランジ型
 1500 0.04 図面(pdf)/ 姿図(dxf) カタログ(pdf)
総合図面(pdf)
取扱説明書(pdf)
VLM 40R 40 125A 2400 0.05 図面(pdf)/ 姿図(dxf)
VLM 48R 48 150A 3400 図面(pdf)/ 姿図(dxf)
VLM64DR 64 200A 4300 図面(pdf)/ 姿図(dxf)
掲載図面:[標準接続][10μペーパー]
