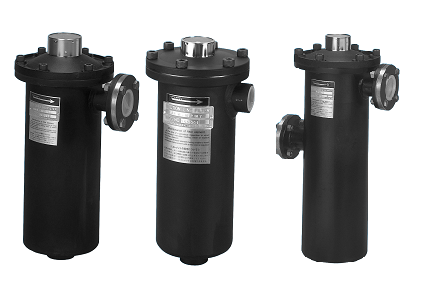

VLM-R型 低圧ラインフィルタ


■特徴

● エレメントの取り出し装着が簡単。
● 内部構造が単純で流量抵抗が少ない。
● タンク上面に設置可能。
● ケース用取付金具をオプションで用意。
● エレメントの目詰り状態を見る差圧検知器（目視型）を標準で装備。
(電気接点付はオプションで用意)
● 安全の為、バイパス機構を標準で装備。
●ご要望により特殊品の設計・製作を致します。
(例：取り合いをご要求の規格に変更等)



● 最高使用圧力 1MPa
● 試験圧力 1.5MPa

■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-VLM08DR-10P08T
W - VLM ※ 08 ※ R - 10 P 08 T - ※
➀
流体の種類
 		 ➁
機種
 		 ➂
付属品
 		 ➃
シリーズ番号
 		 ➄
INポート位置
 		 ➅
ろ過精度
(μ表示)		 ➆
ろ材
 		 ➇
接続口径
 		 ➈
接続方法
 		 ⓾
特殊仕様

⓾特殊仕様については こちらをご確認下さい。

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
➂ 付属品
無記号 目詰り検知器
E 電気接点付検知器
M マグネット
➄ INポート位置
無記号 標準形
D 段違い接続
エレメント
➅エレメント精度
(製作可能範囲)		 ➆エレメント材質
3,5,10,20,40(μ) P(ペーパ)
5~400(μ) S(ステンレス金網)
60~250(μ) A(アルミノッチワイヤ)
（04～16迄）


■予備エレメントコード  表示例  :  A08-010P-W
M 08 - 010 P - W
VLM
VLM-R
 シリーズ番号
 		 エレメント精度
（μ表示） 		ろ材
 		 流体の種類
特殊仕様
エレメント精度・材質
エレメント精度 予備エレメント材質コード
003～040(μ) P（ペーパ）
005～400(μ) SW（ステンレス金網）
060～250(μ) AN（アルミノッチワイヤ）
（04～16迄）
流体の種類 / 特殊仕様
無記号 一般鉱物油
リン酸エステル系
W 水-グリコール系
(ANの場合は使用不可)
QE 脂肪酸エステル系
(ANの場合は「QE」表記不要)
B バイパス0.2MPa仕様
G 回収方式
(流体の流れ方向がエレメント内→外)

■仕様
接続口径・接続方法・流量表 (動粘度50mm²/s,10μ ペーパ)
➁ 機種
➃ シリーズ番号		 ➆接続口径 ➇接続方法 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
記号 呼び径 OUT接続方法 接続記号
VLM 04 04 15A T T：ねじ込み型
F：フランジ型

IN側接続方法

標準形:ねじ込み
(04～08)
段違い:フランジ型
(12～24) 		40 0.02 図面(pdf)/ CAD(dxf) カタログ(pdf)

総合図面(pdf)

取扱説明書(pdf)
VLM 06 06 20A 70 0.025 図面(pdf)/ CAD(dxf)
VLM 08 08 25A 100 図面(pdf)/ CAD(dxf)
VLM12 10 32A F 200 図面(pdf)/ CAD(dxf)
12 40A 280 図面(pdf)/ CAD(dxf)
VLM 16 16 50A 500 図面(pdf)/ CAD(dxf)
VLM 20 20 65A 800 0.034 図面(pdf)/ CAD(dxf)
VLM 24 24 80A 1000 図面(pdf)/ CAD(dxf)
掲載図面:[目視検知器付][標準接続][10μペーパー]
