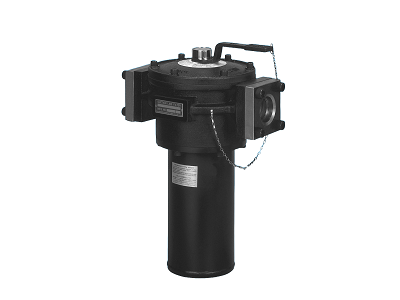

VLF-R型 バルブレス 低圧ラインフィルタ


■特徴

● エレメントの取り出し装着が簡単。
● 附属スパナ又はハンドルにより両接続口が同時に開閉可能。
● バルブを内蔵の為、回路が簡素となり経済的。
● 2台並列に設置すると、一方を閉じ洗浄可能。
● エレメントの目詰り状態を見る差圧検知器（目視型）を標準で装備。
(電気接点付はオプションで用意)
● 安全の為、バイパス機構を標準で装備。


・最高使用圧力1MPa
・試験圧力1.5MPa

■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-VLFE08R-10P08F
W - VLF E 08R - 10 P 08 F - ※
➀
流体の種類
 		 ➁
機種
 		 ➂
付属品
 		 ➃
シリーズ番号
 		 ➄
ろ過精度
(μ表記)		 ➅
ろ材
 		 ➆
接続口径
 		 ➇
接続方法
 		 ➈
特殊仕様

➈特殊仕様については こちらをご確認下さい。
➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
➂ 付属品
無記号 目詰り検知器
E 電気接点付検知器
M マグネット
エレメント
➄エレメント精度
(製作可能範囲)		 ➅エレメント材質
3,5,10,20,40(μ) P(ペーパ)
5~400(μ) S(ステンレス金網)
60~250(μ) A(アルミノッチワイヤ)
（06～16迄）


■予備エレメントコード  表示例  :  F08-010P-W
F 08 - 010 P - W
VLF
VLF-R
 シリーズ番号
 		 ろ過精度
(μ表示)		 ろ材
 		 流体の種類
特殊仕様
エレメント精度・材質
エレメント精度 予備エレメント材質コード
003～040(μ) P（ペーパ）
005～400(μ) SW（ステンレス金網）
060～250(μ) AN（アルミノッチワイヤ）
（06～16迄）
流体の種類 / 特殊仕様
無記号 一般鉱物油
リン酸エステル系
W 水-グリコール系
(ANの場合は使用不可)
QE 脂肪酸エステル系
(ANの場合は「QE」表記不要)
B バイパス0.2MPa仕様
(VLF06～20)



■仕様
接続口径・接続方法・流量表 (動粘度50mm²/s,10μ ペーパ)
➁ 機種
➃ シリーズ番号		 ➆接続口径 ➇接続方法 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
記　号 呼び径 記　号 接続記号
VLF 06R 06 20A F
F:
差し込み溶接
フランジ

T:
ねじ加工付き
フランジ
70 0.03 図面(pdf)/ 姿図(dxf) カタログ(pdf)
総合図面(pdf)

取扱説明書(pdf)
(06～20)

取扱説明書(pdf)
(24～48)
VLF 08R 08 25A F 100 図面(pdf)/ 姿図(dxf)
VLF 12R 12 40A F 180 図面(pdf)/ 姿図(dxf)
VLF 16R 16 50A F 500 0.04 図面(pdf)/ 姿図(dxf)
VLF 20R 20 65A F 600 図面(pdf)/ 姿図(dxf)
VLF 24R 24 80A F 1000 図面(pdf)/ 姿図(dxf)
VLF 32R 32 100A F 1200 図面(pdf)/ 姿図(dxf)
VLF 40R 40 125A F 2000 0.05 図面(pdf)/ 姿図(dxf)
VLF 48R 48 150A F 2500 図面(pdf)/ 姿図(dxf)
掲載図面:[目視検知器付][標準接続][10μペーパー]
