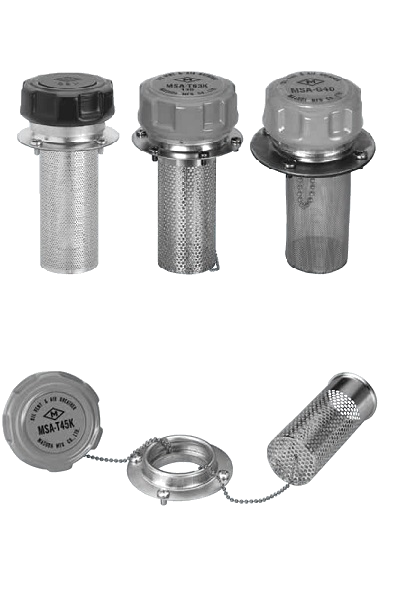

MSA-V , T , G 型 注油口付エアブリーザ


特徴


MSA-V , T , G
 ● プレス品の為、コンパクト。
 ● 注油口とエアブリーザの一体型。
 ● 注油口はストレーナ付。
 ● エアエレメントはPVFシート。
 ● キャップの取外しはワンタッチ式。
 ● キャップ紛失防止用に鎖を標準装備。

MSA-T※※K型
 ● 取付フランジを外さずに、ストレーナを抜き出し可能。
 ● ストレーナの抜出を容易にする為、ストレーナ上部に取手を装備。
 ● ストレーナにも紛失防止用の鎖を装備。











モデル番号コード  表示例  :  W-MSA-V22
W - MSA-V 22

仕様


機種


シリーズ番号


その他

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
QE 脂肪酸エステル系
➃その他
記号 エレメント精度・材質
無記号 ストレーナ側鎖無し
K ストレーナ側鎖付き
(T45及びT63のみ付記)
F-は製作不可。




仕様
通気量(圧力損失1kPa)、注油量(動粘度150/s)
②機種 ③シリーズ番号 エア
エレメント
通気量
(L/min)
ストレーナ 注油量
(L/min)
キャップ
塗装色
図面及びカタログ
MSA-V 22 10μPVF 60 30Me相当 5 濃紺 図面(pdf)/ 姿図(dxf) 総合図(pdf)
取扱説明書(pdf)
カタログ(pdf)
30 100 10 図面(pdf)/ 姿図(dxf)
50 150 25 図面(pdf)/ 姿図(dxf)
70 250 60 図面(pdf)/ 姿図(dxf)
MSA-T 30 40μPVF 140 10Me相当 30 黄色 図面(pdf)/ 姿図(dxf) 総合図(pdf)
取扱説明書(pdf)
40 250 60 図面(pdf)/ 姿図(dxf)
45K 500 100 図面(pdf)/ 姿図(dxf)
63K 650 300 図面(pdf)/ 姿図(dxf)
MSA-G 30 140 50Me金網 10 図面(pdf)/ 姿図(dxf) 総合図(pdf)
取扱説明書(pdf)
40 250 20 図面(pdf)/ 姿図(dxf)
