注油口付エアブリーザ


■特徴

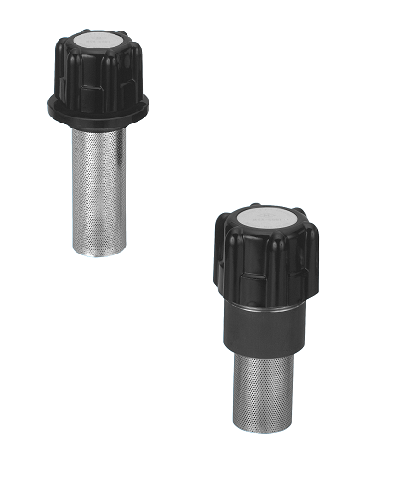

●MSA-C型注油口付エアブリーザ
　● 本体がアルミ合金の為、堅牢
　● 構造が簡潔で、保守が簡単。
　● 準引火防止構造の為、安全性に優れている。
　● エアエレメントはPVFシート10μ又はステンレス金網を選択可能。

●MSA-C75T-B
　● エアエレメントがプリーツ状の為、MSA-C75Tより通気量が多い。


●MSA-C※※TVバルブ付注油口付エアブリーザ
　● MSA-C型のキャップ内部にバルブ機構を内蔵。
　● タンク内油の拭き上げを防止。
　● 建設機械・荷役機械等、常に移動や振動する油圧タンクのエアブリーザに最適。



■モデル番号コード  表示例  :  W-MSA-C50T-V.I.O-P
W - MSA-C 50T - V.I.O - P
➀
流体の種類
 		 ➁
機種
 		 ➂
シリーズ番号
 		 ➃
バルブの有無
 		 ➄
取付方法

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
➃バルブの有無
記号 仕様 開弁設定圧力
無記号 バルブ無し -
V.I 吸入側バルブ付 10 kPa
V.O 吐出側バルブ付
V.I.O 吸入・吐出側バルブ付
Fの場合エアエレメントはステンレス金網



■仕様
接続方法・通気量 (10μ PVFシート)
② 機種
➂ シリーズ番号		 接続方法 通気量
（L/min）		 圧力損失
（kPa）		 図面及びカタログ
MSA-C30T フランジ 60 1 図面(pdf)/ 姿図(dxf) カタログ(pdf)

総合図(pdf)

取扱説明書(pdf)
MSA-C50T 100 図面(pdf)/ 姿図(dxf)
MSA-C75T 250 図面(pdf)/ 姿図(dxf)
MSA-C75T-B 650 図面(pdf)/ 姿図(dxf)
MSA-C30T-P 溶接パイプ 60 図面(pdf)/ 姿図(dxf)
MSA-C50T-P 100 図面(pdf)/ 姿図(dxf)
MSA-C75T-P 250 図面(pdf)/ 姿図(dxf)
MSA-C75T-B-P 650 図面(pdf)/ 姿図(dxf)
