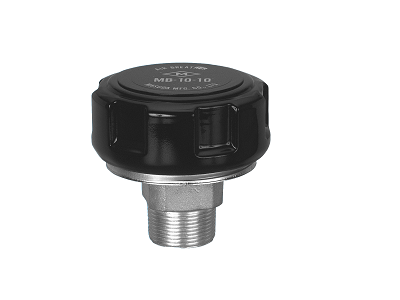

MB型 エアブリーザ


■特徴

● プレス品の為、コンパクト
● サイズが豊富。
● エレメントはPVF3μ・10μ・40μ、ステンレス金網も選択可能








■モデル番号コード  表示例  :  S-MB-06-10
S - MB - 06 - 10
➀
仕様
 		 ➁
機種
 		 ➂
シリーズ番号
 		 ➃
エレメント精度・材質
(μ表示)
➀ 仕様
無記号 標準品
S 消防法準拠
（ろ材：ステンレス金網）
➃エレメント
記号 エレメント精度・材質
03,10,40 3μ,10μ,40μ PVFシート
3~400 3~400μ ステンレス金網
MB-02型はエレメントPVF10μのみ製作可能。
エレメント材質にステンレス金網をご希望の場合モデルコード先頭にS-を付記して下さい。



■仕様
接続口径・接続方法・通気量表 (10μ PVFシート)
② 機種
➂ シリーズ番号		 接続口径 通気量
（L/min）		 圧力損失
（kPa）		 図面及びカタログ
Rねじ
MB-02 1/4 60 1 図面(pdf)/ 姿図(dxf) カタログ(pdf)

総合図(pdf)

取扱説明書(pdf)
MB-03 3/8 100 図面(pdf)/ 姿図(dxf)
MB-06 3/4 180 図面(pdf)/ 姿図(dxf)
MB-08 1 350 図面(pdf)/ 姿図(dxf)
MB-10 1 1/4 700 図面(pdf)/ 姿図(dxf)
MB-12 1 1/2 800 図面(pdf)/ 姿図(dxf)
MB-16 2 1500 図面(pdf)/ 姿図(dxf)
MB-24 3 1900 図面(pdf)/ 姿図(dxf)
