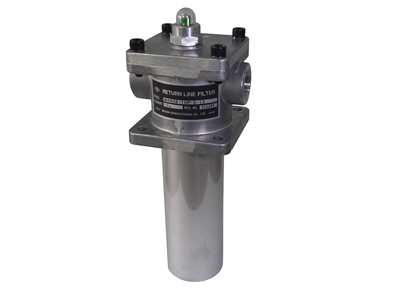

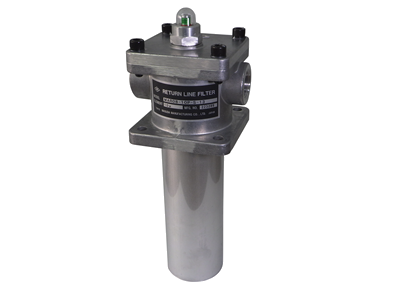

MAR型 リターンラインフィルタ


■特徴

● 本体がアルミ合金の為、軽量。
● エレメントは上部カバーに取りつけられ、エレメントの取り出しが簡単。
● IN側接続口をサイズ違いで2ケ所用意。
● 本体はタンク上面に接地の為フランジ構造。
● エレメントの目詰り状態を見る差圧検知器（目視型）を標準で装備。
(電気接点付はオプションで用意)
● 安全の為、バイパス機構を標準で装備。




● 最高使用圧力 1MPa
● 試験圧力 1.5MPa

■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-MAR08-10P-S-13
W - MAR 08 - 10 P - S - 13
➀
流体の種類
 		 ➁
機種
 		 ➂
シリーズ番号
 		 ➃
エレメント精度
(μ表示)		 ➄
エレメント材質
 		 ➅
付属品
 		 ➆
デザイン番号

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
エレメント
➃エレメント精度
製作可能範囲		 ➄エレメント材質
3,5,10,20,40(μ) P (ペーパ)
5~400(μ) S (ステンレス金網)
➅ 検知器
S 目詰り検知器
(標準品)
E 電気接点付検知器
(マイクロスイッチ)



■予備エレメントコード  表示例  :  A08-010P-W
AR 08 - 010 P - W - 13
MAR
 		 シリーズ番号
 		 エレメント精度
（μ表示） 		エレメント材質
 		 流体の種類
 		 デザイン番号

エレメント精度・材質
エレメント精度 予備エレメント材質コード
003～040 P（ペーパ）
005～400 SW（ステンレス金網）
流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系


■仕様
接続口径・接続方法・流量表 (動粘度50mm²/s,10μ ペーパ)
➁ 機種
➂ シリーズ番号		 INポート口径 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
MAR 08 Rc1 , 3/4 120 0.04 図面(pdf)/ CAD(dxf) カタログ(pdf)
総合図(pdf)
取扱説明書(pdf)
MAR 10 Rc1 1/4 , Rc1 1/2 220 図面(pdf)/ CAD(dxf)
MAR 12 Rc1 1/4 , Rc1 1/2 300 0.03 図面(pdf)/ CAD(dxf)
掲載図面:[目視検知器付][標準接続][10μペーパー]
