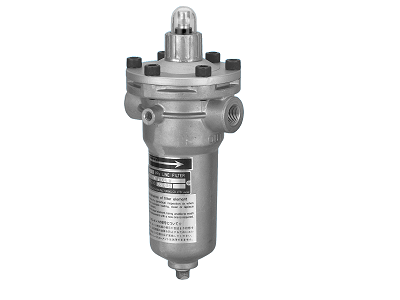

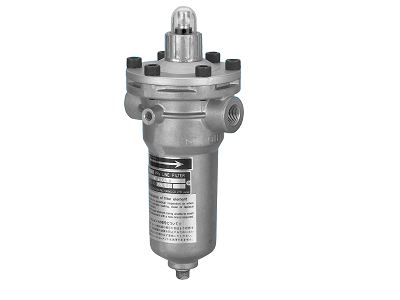

LMT-N型 4MPa ラインフィルタ


■特徴

● 本体がアルミ合金の為、軽量。
● エレメントの目詰り状態を見る差圧検知器（目視型及び電気接点付）をオプションで用意。
● 安全の為、バイパス機構を標準で装備。




● 最高使用圧力 3.5MPa
● 試験圧力 5.3MPa



■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-LMTs04-10P04N
W - LMT s 04 - 10 P 04N - ※
➀
流体の種類
 		 ➁
機種
 		 ➂
付属品
 		 ➃
シリーズ番号
 		 ➄
エレメント精度
(μ表示)		 ➅
エレメント材質
 		 ➆
接続口径
 		 ➇
特殊仕様

➇特殊仕様については こちらをご確認下さい。

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
➂ 付属品
無記号 付属品なし
M マグネット
S 目詰り検知器
E 電気接点付検知器
エレメント
➄エレメント精度
製作可能範囲		 ➅エレメント材質
3.5.10.20,40(μ) P (ペーパ)
5~400(μ) S (ステンレス金網)
60~250(μ) A (アルミノッチワイヤ)



■予備エレメントコード  表示例  :  T04-010P-W
T 04 - 010 P - W
LMT
 		 シリーズ番号
 		 エレメント精度
（μ表示） 		エレメント材質
 		 流体の種類
特殊仕様
エレメント精度・材質
エレメント精度 予備エレメント材質コード
003～040(μ) P（ペーパ）
005～400(μ) SW（ステンレス金網）
060～250(μ) AN（アルミノッチワイヤ）
流体の種類及び特殊仕様
無記号 一般鉱物油
リン酸エステル系
W 水-グリコール系
(ANの場合使用不可)
QE 脂肪酸エステル系
S 内外補強型
(ANの場合選択不可)


■仕様
接続口径・接続方法・流量表 (動粘度50mm²/s,10μ ペーパ)
➁機種
➃シリーズ番号		 ➆接続口径 接続方法 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
記号 Rcねじ
LMT 04 04N 1/2 ねじ込み型
 40 0.05 図面(pdf)/ 姿図(dxf) カタログ(pdf)
総合図(pdf)
取扱説明書(pdf)
LMT 06 06N 3/4 60 0.06 図面(pdf)/ 姿図(dxf)
掲載図面:[目視検知器付][標準接続][10μペーパー]
