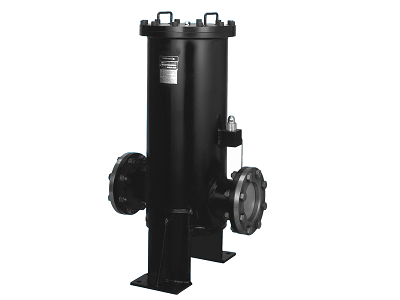

LMT型 低圧ラインフィルタ


■特徴

● 低圧ライン（1MPa以下）用の大容量フィルタ。
● エレメントの目詰り状態を見る差圧検知器（目視型及び電気接点付）をオプションで用意。
● 安全の為、バイパス機構を標準で装備。






● 最高使用圧力 1MPa
● 試験圧力 1.5MPa



■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-LMTs32-10P32F
W - LMT s 32 - 10 P 32 F - ※
➀
流体の種類
 		 ➁
機種
 		 ➂
付属品
 		 ➃
シリーズ番号
 		 ➄
エレメント精度
(μ表示)		 ➅
エレメント材質
 		 ➆
接続口径
 		 ➇
接続方法
 		 ➈
特殊仕様

➈特殊仕様については こちらをご確認下さい。

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
エレメント
➄エレメント精度
製作可能範囲		 ➅エレメント材質
3,5,10,20,40(μ) P (ペーパ)
5~400(μ) S (ステンレス金網)



■予備エレメントコード  表示例  :  T32-010P-W
T 32 - 010 P - W
LMT
 		 シリーズ番号
 		 エレメント精度
（μ表示） 		エレメント材質
 		 流体の種類

エレメント精度・材質
エレメント精度 予備エレメント材質コード
003～040(μ) P（ペーパ）
005～400(μ) SW（ステンレス金網）
流体の種類 / 特殊仕様
無記号 一般鉱物油
リン酸エステル系
W 水-グリコール系
QE 脂肪酸エステル系



■仕様
接続口径・接続方法・流量表 (動粘度50mm²/s,10μ ステンレス金網)
➁機種
➃シリーズ番号		 ➆接続口径 ➇接続方法 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
記　号 呼び径 記　号 接続記号
LMT 32 32 100A F F：フランジ型
 1500 0.04 図面(pdf)/ CAD(dxf) カタログ(pdf)
総合図(pdf)
取扱説明書(pdf)
LMT 40 40 125A F 2400 図面(pdf)/ CAD(dxf)
LMT 48 48 150A F 3400 図面(pdf)/ CAD(dxf)
掲載図面:[目視検知器付][標準接続][10μペーパー]
