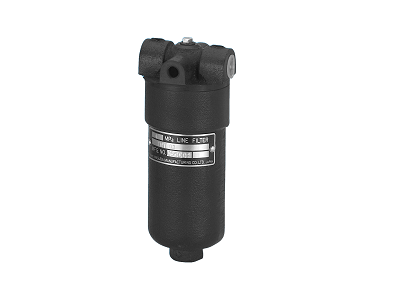

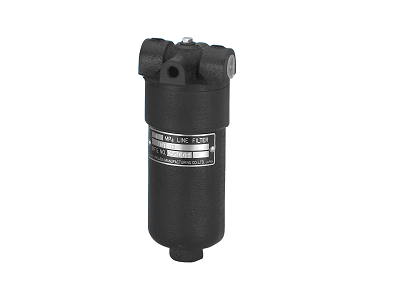

LMT型 4MPa ラインフィルタ


■特徴

● 本体がダクタイル鋳鉄のため強靭。
● エレメントは下抜式。上部にメンテナンススペースが確保できない場合も設置可能。
● 検知器、バイパス機構無し。





● 最高使用圧力 4MPa
● 試験圧力 7MPa



■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-LMT03-10S03T
W - LMT 03 - 10 S 03 T
➀
流体の種類
 		 ➁
機種
 		 ➂
シリーズ番号
 		 ➃
エレメント精度
(μ表示)		 ➄
エレメント材質
 		 ➅
接続口径
 		 ➆
接続方法


➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
エレメント
➃エレメント精度
製作可能範囲		 ➄エレメント材質
5~400(μ) S (ステンレス金網)



■予備エレメントコード  表示例  :  T03-010SW-W-11
T 03 - 010 SW - W - 11
LMT
 		 シリーズ番号
 		 エレメント精度
（μ表示） 		エレメント材質
 		 流体の種類
 		 デザイン番号

エレメント精度・材質
エレメント精度 予備エレメント材質コード
005～400(μ) SW（ステンレス金網）
流体の種類
無記号 一般鉱物油
リン酸エステル系
W 水-グリコール系
QE 脂肪酸エステル系


■仕様
接続口径・接続方法・流量表 (動粘度50mm²/s,10μ ステンレス金網)
➁機種
➂シリーズ番号		 ➅接続口径 ➆接続方法 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
記号 Rcねじ
LMT 01 01 1/8 LMT01～03
T：ねじ込み型
 10 0.07 図面(pdf)/ CAD(dxf) カタログ(pdf)
総合図(pdf)
取扱説明書(pdf)
LMT 02 02 1/4 15 0.06 図面(pdf)/ CAD(dxf)
LMT 03 03 3/8 20 0.07 図面(pdf)/ CAD(dxf)
掲載図面:[目視検知器付][標準接続][10μペーパー]
