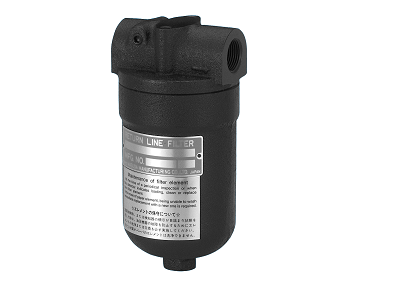

FPL型 低圧ラインフィルタ


■特徴

● 本体がダクタイル鋳鉄の為、強靭。
● エレメントは下抜式。上部にメンテナンススペースが確保できない場合も設置可能。
● エレメントの目詰り状態を知る為の圧力計をオプションで用意。
● 安全の為、バイパス機構を標準で装備。





● 最高使用圧力 1.5MPa
● 試験圧力 2.3MPa



■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-FPLs1-08-20P
W - FPL s1 - 08 - 20 P
➀
流体の種類
 		 ➁
機種
 		 ➂
圧力計
 		 ➃
シリーズ番号
 		 ➄
エレメント精度
(μ表示)		 ➅
エレメント材質

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
➂ ※圧力計
無記号 圧力計なし
S 圧力計（0.4MPa）付
S1 圧力計（1.6MPa）付
　※QEの場合、圧力計選定不可
エレメント (10Pの場合無記号)
➄エレメント精度
製作可能範囲		 ➅エレメント材質
3,5,10,20,40(μ) P (ペーパ)
5~400(μ) S (ステンレス金網)



■予備エレメントコード  表示例  :   P26-020P-W
P26 - 020 P - W
FPL06,08
 		 エレメント精度
（μ表示） 		エレメント材質
 		 流体の種類

エレメント精度・材質
エレメント精度 予備エレメント材質コード
003～040(μ) P（ペーパ）
005～400(μ) SW（ステンレス金網）
流体の種類
無記号 一般鉱物油
リン酸エステル系
W 水-グリコール系
QE 脂肪酸エステル系



■仕様

接続口径・接続方法・流量表 (動粘度50mm²/s,10μ ペーパ)
➁ 機種
➃ シリーズ番号		 接続口径 接続方法 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
Rcねじ
FPL 06 3/4 ねじ込み 60 0.05 図面(pdf)/ CAD(dxf) カタログ(pdf)
総合図(pdf)
取扱説明書(pdf)
FPL 08 1 70 図面(pdf)/ CAD(dxf)
掲載図面:10μペーパー]
