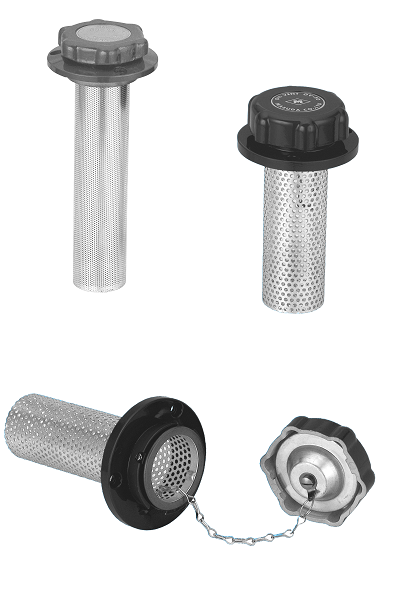

注油口


■特徴


●CV
　● キャップ、フランジがアルミ合金の為、堅牢。
　● 注油口には30メッシュ相当のストレーナ付。
　● 取付寸法がMSA-C50T、及びMSA-C75Tと同一の注油口。
　※CV型は固定用止メビスが付属しておりませんので、別途ご用意ください。
      （CV-45/CV-75:M6）
●OV
　● キャップ、フランジがアルミ合金の為、堅牢。
　● 注油口には10メッシュ相当のストレーナ付。
　● キャップの取外しはワンタッチ式。
　● キャップ紛失防止用に鎖を標準装備。












■モデル番号コード  表示例  :  W-CV-45
W - CV - 45
➀
流体の種類
 		 ➁
機種
 		 ➂
シリーズ番号
(ストレーナ径)
➀ 流体の種類
無記号 一般鉱物油
W 水ーグリコール系
F リン酸エステル系
QE 脂肪酸エステル系



■仕様

接続口径・接続方法・流量表 (10μ PVFシート)
② 機種
 ③シリーズ番号
(ストレーナ径)		 ストレーナ 注油量
（L/min）		 キャップ仕様 図面及びカタログ
CV 45 30Me相当 100 濃紺 ねじ込み式 図面(pdf)/ CAD(dxf) 総合図(pdf)
取扱説明書(pdf) 		カタログ(pdf)
75 250 図面(pdf)/ CAD(dxf)
OV 50 10Me相当 330 黄色 ワンタッチ式 図面(pdf)/ CAD(dxf) 総合図(pdf)
取扱説明書(pdf)
63 340 図面(pdf)/ CAD(dxf)
