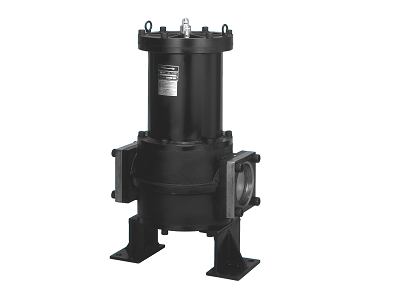

BS(BR)型 サクション・リターンフィルタ


■特徴

● サクションライン及び、低圧ライン(1MPa以下)に使用する大容量フィルタ。
● エレメントの取り出しが簡単。
● ケースがコンパクトでユニットの省スペース化が可能。
● エレメントの目詰り状態を見る差圧検知器（目視型及び電気接点付）をオプションで装備。
　(電気接点付はオプションで用意)
● 安全の為、バイパス機構を標準で装備。




● 最高使用圧力 1MPa
● 試験圧力 1.5MPa


■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-BRs32-10P
W - BR ※ 32 - 10 P
➀
流体の種類
 		 ➁
機種
 		 ➂
付属品
 		 ➃
シリーズ番号
 		 ➄
ろ過精度
(μ表示)		 ➅
エレメント材質

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
➁ 機種
BS サクション仕様
BR リターン仕様
➂ 検知器
無記号 目詰り検知器
S 目詰り検知器
E 電気接点付検知器
(マイクロスイッチ)
エレメント
➄エレメント精度
(製作可能範囲)		 ➅エレメント材質
3,5,10,20,40(μ) P(ペーパ)
5~400(μ) S(ステンレス金網)


■予備エレメントコード  表示例  :  B32-010P-W
B 32 - 010 P - W
BS/BR
 		 シリーズ番号
 		 エレメント精度
（μ表示）		 ろ材
 		 流体の種類

エレメント精度・材質
エレメント精度 予備エレメント材質コード
003～040 P（ペーパ）
005～400 SW（ステンレス金網）
流体の種類
無記号 一般鉱物油
リン酸エステル系
W 水-グリコール系
QE 脂肪酸エステル系



■仕様
●BS型 サクションフィルタ
接続口径・接続方法・流量表 (動粘度50mm²/s,100μステンレス星型金網 )
➁ 機種
➃ シリーズ番号		 接続口径 接続方法 流量
（L/min）		 圧力損失
（kPa）		 図面及びカタログ
記号 呼び径
BS 32 32 100A 差し込み
溶接フランジ		 1000 7 図面(pdf)/ 姿図(dxf) カタログ(pdf)
総合図面(pdf)
取扱説明書(pdf)
BS 40 40 125A 1500 図面(pdf)/ 姿図(dxf)
BS 48 48 150A 2000 図面(pdf)/ 姿図(dxf)
掲載図面:[標準接続][100μステンレス星型金網]

●BR型　リターンフィルタ
接続口径・接続方法・流量表 (動粘度50mm²/s,10μペーパ)
➁ 機種
➃ シリーズ番号		 接続口径 接続方法 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
記号 呼び径
BR 32 32 100A 差し込み
溶接フランジ		 1500 0.034 図面(pdf)/ 姿図(dxf) カタログ(pdf)
総合図面(pdf)
取扱説明書(pdf)
BR 40 40 125A 2400 図面(pdf)/ 姿図(dxf)
BR 48 48 150A 3400 図面(pdf)/ 姿図(dxf)
掲載図面:[標準接続][10μペーパ]
