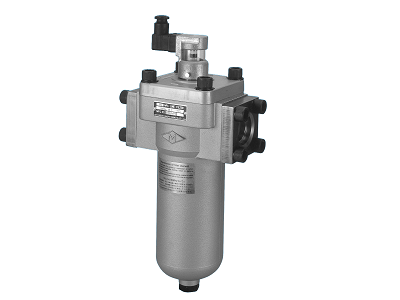

APL型 3.5MPa 圧力ラインフィルタ


■特徴

● 本体がアルミ合金の為、軽量。
● エレメントの取り出し装着が簡単。
● 流量抵抗が小さい。
● カバーを反転する事で流れ方向の変更可能。
● エレメントの目詰り状態を見る差圧検知器（目視型及び電気接点付）をオプションで用意。
● 安全の為、バイパス機構を標準で装備。




● 最高使用圧力 3.5MPa
● 試験圧力 5.3MPa

■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-APLs08-10P
W - APL s 08 ※ - 10 P - ※ - ※
➀
流体の種類
 		 ➁
機種
 		 ➂
検知器
 		 ➃
シリーズ番号
 		 ➄
接続方法
 		 ➅
エレメント精度
(μ表示)		 ➆
エレメント材質
 		 ➇
特殊仕様
 		 ➈
デザイン番号


➇特殊仕様については こちらをご確認下さい。

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
➂ 検知器
無記号 検知器なし
S 目詰り検知器
E 電気接点付検知器
エレメント
➅エレメント精度
製作可能範囲		 ➆エレメント材質
3,5,10,20,40(μ) P (ペーパ)
5~400(μ) S (ステンレス金網)
➈ デザイン番号
無記号 03～16
11 20,24



■予備エレメントコード  表示例  :  A08-010P-W
A 08 - 010 P - W
APL/FPM
 		 シリーズ番号
 		 エレメント精度
（μ表示） 		エレメント材質
 		 流体の種類

エレメント精度・材質
エレメント精度 予備エレメント材質コード
003～040(μ) P（ペーパ）
005～400(μ) SW（ステンレス金網）
流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系


■仕様
接続口径・接続方法・流量表 (動粘度50mm²/s,10μ ペーパ)
② 機種
④ シリーズ番号		 接続口径 ⑤ 接続方法 流量
（L/min）		 圧力損失
（MPa）		 図面及びカタログ
Rcねじ フランジ
APL 03 3/8 (10A) APL03～12
無記号：ねじ込み型


APL16～24
F:フランジ型
(03～12はオプション仕様) 		20 0.02 図面(pdf)/ 姿図(dxf) カタログ(pdf)

総合図(pdf)

取扱説明書(pdf)
APL 04 1/2 (15A) 40 0.04 図面(pdf)/ 姿図(dxf)
APL 06 3/4 (20A) 70 0.03 図面(pdf)/ 姿図(dxf)
APL 08 1 (25A) 100 0.04 図面(pdf)/ 姿図(dxf)
APL 10 1 1/4 (32A) 160 0.03 図面(pdf)/ 姿図(dxf)
APL 12 1 1/2 (40A) 260 0.05 図面(pdf)/ 姿図(dxf)
APL 16 (2) 50A 400 0.05 図面(pdf)/ 姿図(dxf)
APL 20 (2 1/2) 65A 600 0.044 図面(pdf)/ 姿図(dxf)
APL 24 (3) 80A 700 0.054 図面(pdf)/ 姿図(dxf)
掲載図面:[目視検知器付][標準接続][10μペーパー]
